以下為玖容廠家的3款行程可調式氣液增壓缸氣管接法相關說明，僅供參考，如有更多疑問或相關產品需求，可直接致電400-833-2669免費咨詢。

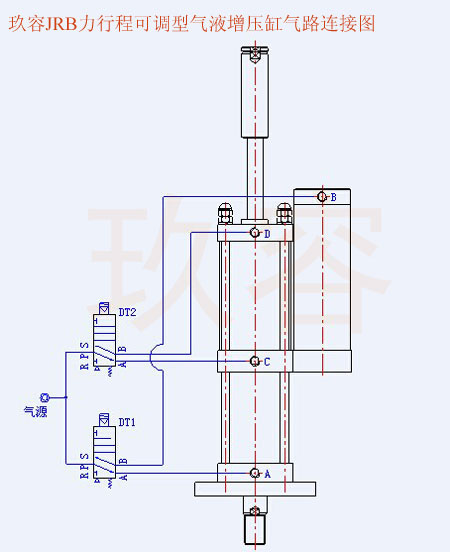

1、JRB力行程可調式氣液增壓缸氣管接法圖：

氣液增壓缸動作順序：

1、當電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；

2、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；

3、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；

4、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，此時一個動作循環完成。

2、JRC總行程可調式氣液增壓缸氣管接法圖：

氣液增壓缸動作順序：

1、當電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；

2、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；

3、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；

4、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，此時一個動作循環完成。

3、JRD總行程及力行程可調式氣液增壓缸氣管接法圖：

氣液增壓缸動作順序：

1、當電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；

2、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；

3、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；

4、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，此時一個動作循環完成。

溫馨提示：其實關于氣液增壓缸氣管接法的這些內容，玖容小編之前已經跟大家分享過了，只不過是沒有細分出來，如有不清楚的可點擊“氣液增壓缸氣管的接法圖”參考相關內容。

玖容增壓缸-26年專業非標定制，臺灣高端氣液增壓缸品牌，廠家直銷價格從優。關于行程可調式氣液增壓缸氣管接法，如有更多疑問或需求，可點擊官網右側咨詢窗口免費咨詢。
